Mô tả sản phẩm
Trục vít tải Inox 304:
Thông số:
- Đường kính trong (trục): ID
- Đường kính ngoài: OD
- Bước rộng 2 cánh: B
- Độ dầy: D
- Chọn chiều quay: Quay thuận là chiều quay theo chiều kim đồng hồ ; Quay nghịch là chiều ngược kim đồng hồ;
- Chiều Thuận hay nghịch có nghĩa là khi trục vít quay theo chiều chọn thì vật liệu được đẩy ra phía trước.
- 60x20x48x2/P, 50x16x43x2/P, 45x12x40x2/P, 40x18x40x2/P, 40x16x25x2/T, 40x20x40x2/P, 20x10x20x2/P; 30x12x20x2/T; 32x12x30x2/P; 32x12x30x2/T.
-
ID OD Bước vít (B) Độ dầy (D) 10 20 20 2 12 30 20 2 12 32 30 2 16 40 25 2 18 40 40 2 20 40 40 2 12 45 40 2 16 50 43 2 20 60 48 2
Bảng kích thước lựa chọn kích thước các loại trục vít (đơn vị: mm)
Kí hiệu lựa chọn kích thước trên trục vít
Lựa chọn chiều quay trục vít
Hướng dẫn các bước đặt gia công trục vít:
Bước 1: Khách hàng lựa chọn thông số của cánh vít theo bảng trên bao gồm: Vật liệu, đường kính trong, đường kính ngoài, bước vít, độ dầy cánh, chiều quay.
Bước 2: Chọn gia công phần trục: Độ dài trục, chọn kiểu kết nối với trục với động cơ, kích thước và phần dư 2 đầu trục là bao nhiêu?

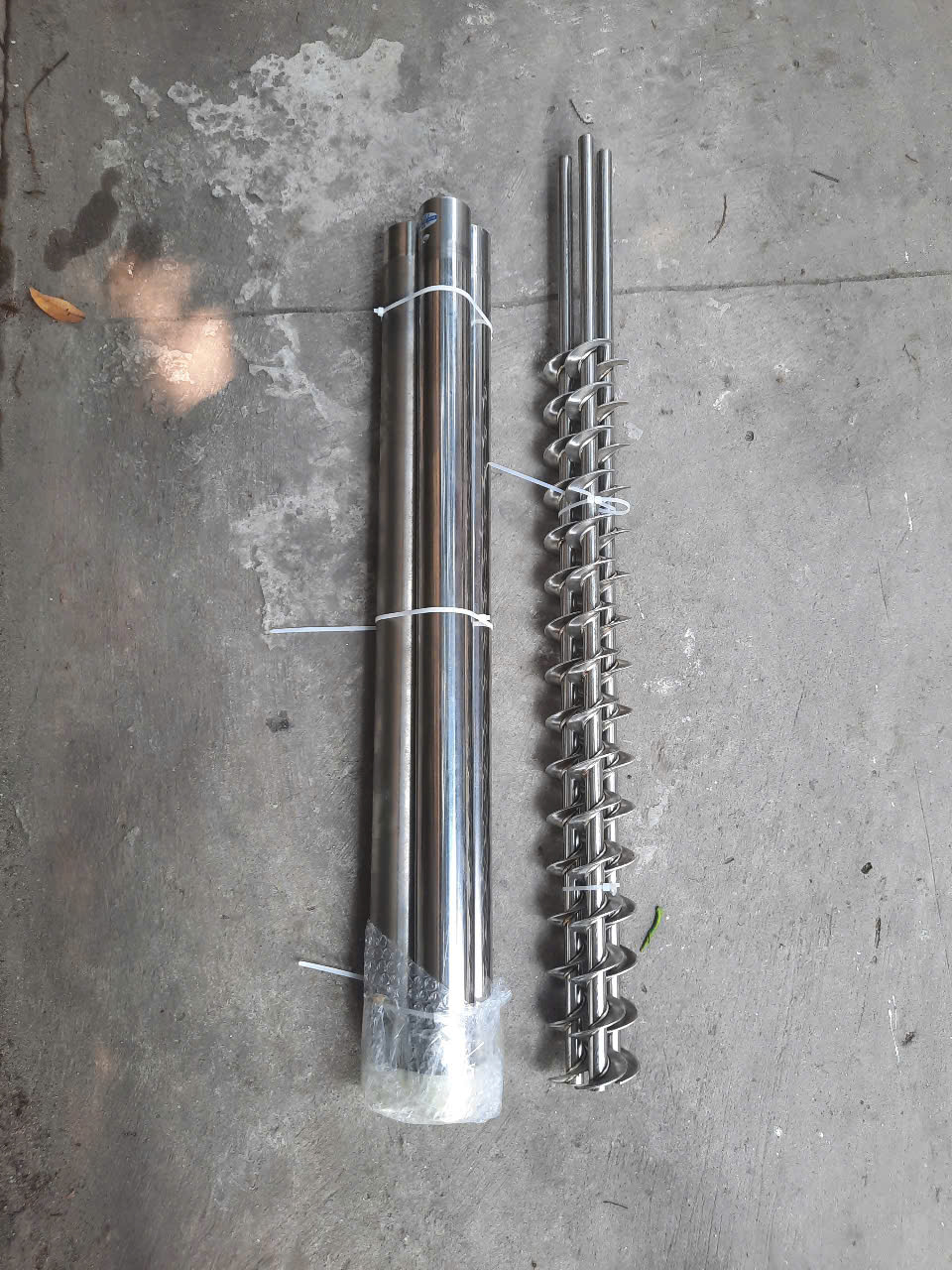

Trục vít tải bằng inox 304 D40
Trục vít tải inox 304 D50
Trục vít tải inox 304 D40

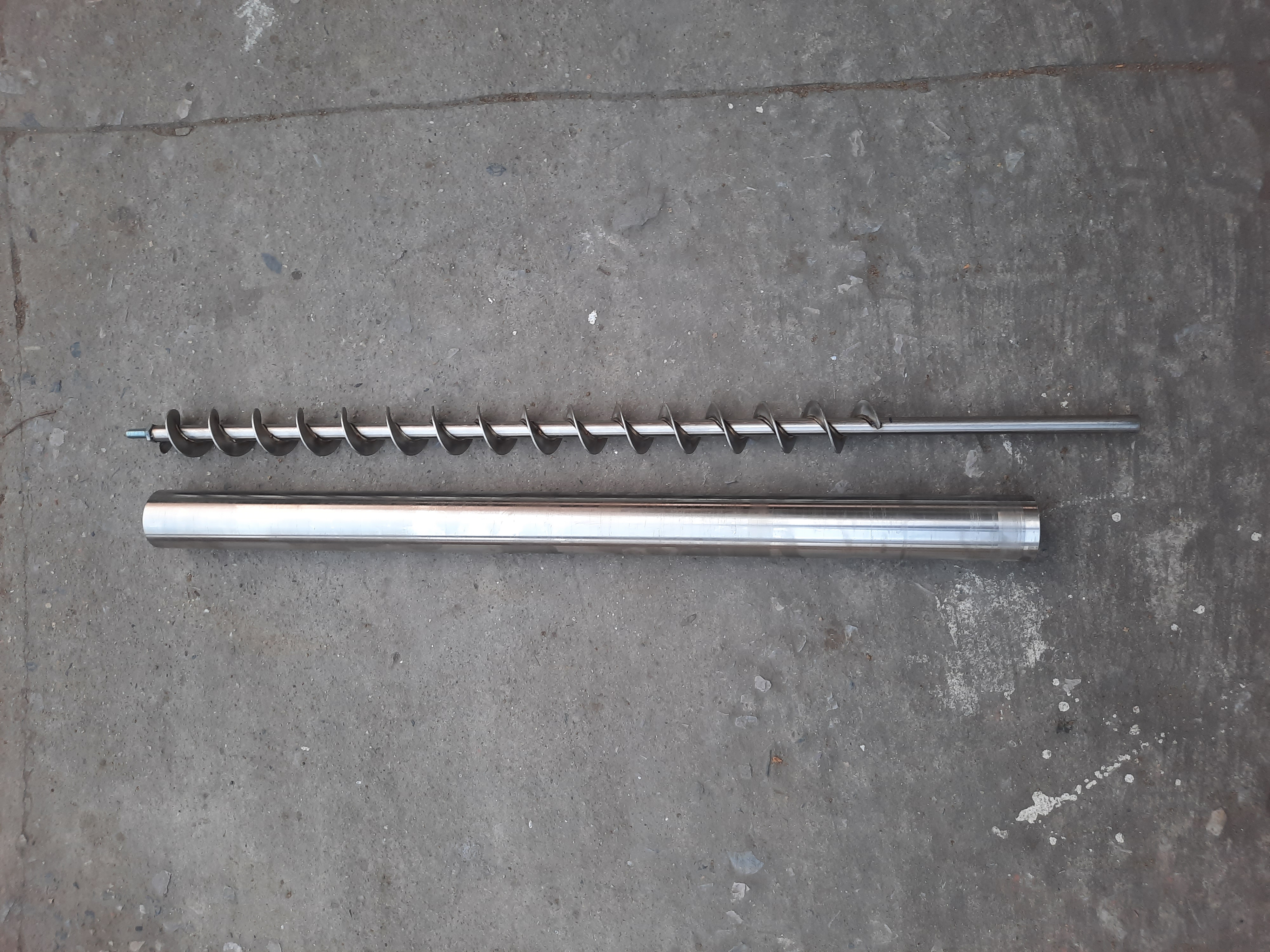

Cây vít tải, ống xilanh D50
Cụm vít tải và phễu inox 304 tải bột D60
Trục inox 304 đường kính ngoài 40mm, trục 16mm, bước 25mm, dầy 2mm
Trục inox 304 đường kính ngoài 50mm, trục 16mm, bước 43mm, dầy 2mm
Trục inox 304 đường kính ngoài 60mm, trục 20mm, bước 50mm, dầy 2mm
Trục inox 304 đường kính ngoài 32mm, trục 12mm, bước 30mm, dầy 2mm
Trục inox 304 đường kính ngoài 32mm, trục 12mm, bước 30mm, dầy 2mm
Trục inox 304 đường kính ngoài 40mm, trục 16mm, bước 25mm, dầy 2mm
